360° Kaset Tipi
360° hava dağılımı, 2.100 m³/h'e kadar hava debisi
Uygun yerler: Ofis, restoran, süpermarket, AVM, lobi
TCL · TMV6+ SUPER SERİSİ
TCL VRF Sistemleri
Tam DC inverter akıllı VRF: tek ünite 8–32 HP, kombinasyonla 128 HP'ye kadar.
Otel, plaza, hastane, okul, AVM ve konut projelerinde her mahali bağımsız iklimlendiren TCL VRF ve TCL Mini VRF sistemlerinin keşfini, ısı kazancı/kaybı hesabını, projelendirmesini, montajını ve devreye alınmasını İstanbul'da tek elden yürütüyoruz.
128 HP
Kombinasyonla; tek ünite 8–32 HP
80 iç ünite
Tek soğutucu akışkan sistemine bağlanabilen iç ünite
SEER 7,35
Soğutmada sezonsal verim; ısıtmada SCOP 4,50'ye kadar
-30 °C ~ 56 °C
Isıtmada -30 °C'ye, soğutmada 56 °C'ye kadar çalışma
1.100 m
Toplam boru uzunluğu; en uzak iç üniteye 220 m
Eurovent · CE
Sertifikalı tam DC inverter VRF serisi
TEKNOLOJİ
TCL TMV6+ Super: güçlü, verimli ve güvenilir
TMV6+ Super Serisi; DC inverter kompresör, DC fan motoru ve yüksek hassasiyetli elektronik genleşme vanalarıyla kısmi yükte de yüksek verimle çalışır. Isıtmada -30 °C'ye, soğutmada 56 °C'ye kadar dış hava sıcaklığında kararlı performans verir; sensörler sistemi sürekli izleyip kompresör frekansını, fan hızını ve genleşme vanasını ayarlar.
✓
DC inverter scroll kompresör
Asimetrik scroll profili ve buhar enjeksiyonu (EVI); 0–480 Hz kademesiz frekans kontrolü.
✓
Çift entalpili ısıtma
Düşük dış sıcaklıkta soğutucu akışkan debisi artırılır; -30 °C'de bile kararlı ısıtma.
✓
Çift "C" tipi eşanjör
Daha geniş ısı transfer yüzeyi, kompakt gövde.
✓
3 aşamalı aşırı soğutma
Eşanjör ve akış yolu tasarımıyla ısı değişim verimi artırılır.
✓
6 aşamalı yağ dönüşü
Yağ ayırma, geri dönüş ve dengeleme ile uzun boru hatlarında kompresör güvenliği.
✓
Üçlü yedekleme
Kompresör, modül ve sensör yedek çalışması; bir arıza tüm sistemi durdurmaz.
✓
130 Pa dış statik basınç
Katlı veya kapalı alanlara yerleşimde sıcak havanın uzaklaştırılması (standart 80 Pa).
✓
Polaritesiz CAN bus haberleşme
İç–dış ünite haberleşmesinde artı/eksi ayrımı yok; tek dokunuşla devreye alma.
DIŞ ÜNİTE GAMI

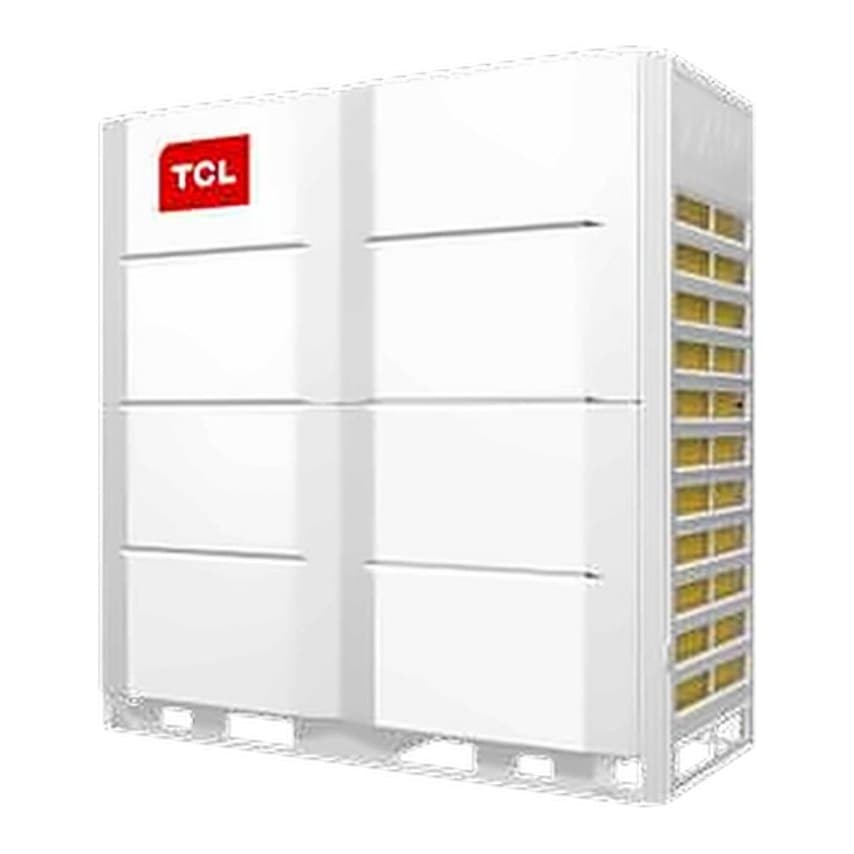

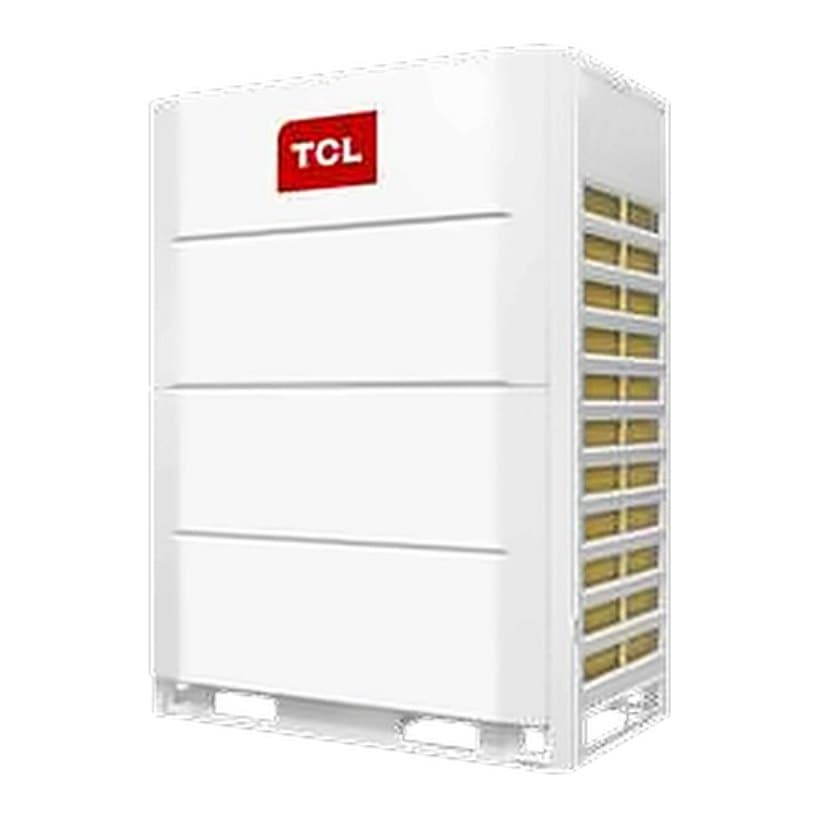

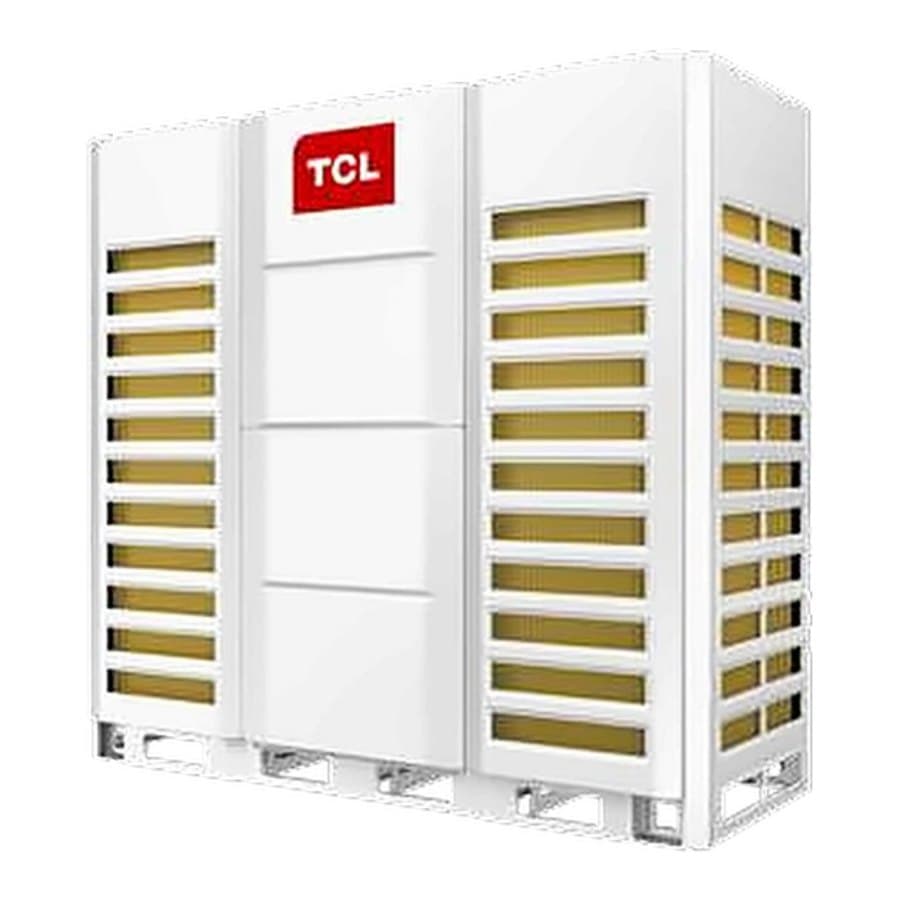

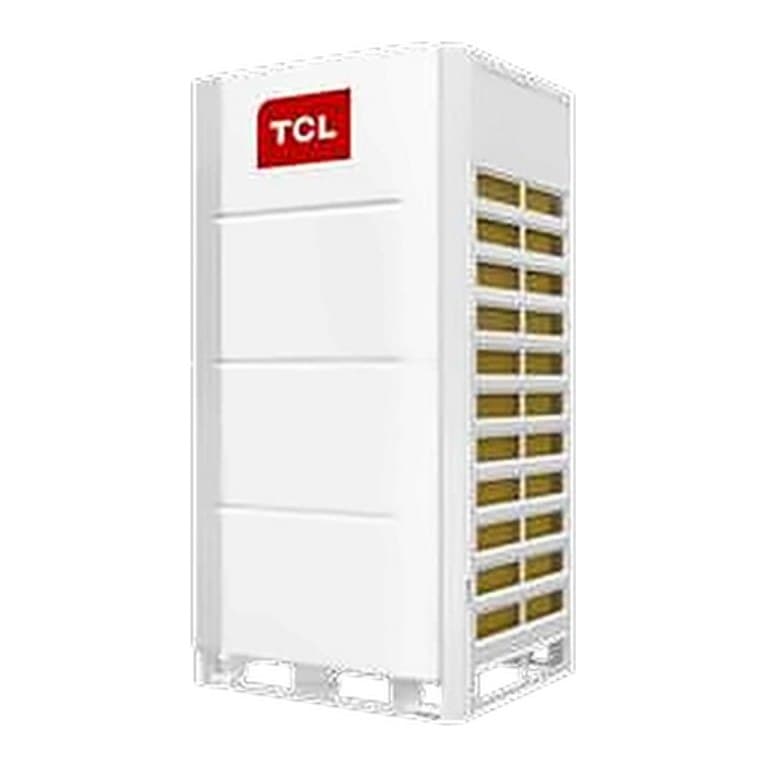

TCL VRF dış üniteleri: 8 – 32 HP
13 temel modül, aynı yükseklikte yalnız 4 gövde boyutunda üretilir. Tek ünite en fazla 32 HP'dir; üniteler serbestçe birleştirilerek kombinasyonla 128 HP'ye kadar çıkılır; kompresör ve modüller dönüşümlü çalışarak ömrü dengeler.
| Kapasite | Model | Soğutma (kW) | Çekilen güç (kW) | SEER | Isıtma (kW) | Maks. ısıtma (kW) | SCOP |
|---|---|---|---|---|---|---|---|
| 8 HP | TMV-VED+252W/AS-D(E) | 25,2 | 7,85 | 7,35 | 25,2 | 28,0 | 4,50 |
| 10 HP | TMV-VED+280W/AS-D(E) | 28,0 | 8,89 | 7,26 | 28,0 | 30,8 | 4,45 |
| 12 HP | TMV-VED+335W/AS-D(E) | 33,5 | 12,50 | 7,05 | 33,5 | 36,8 | 4,40 |
| 14 HP | TMV-VED+400W/AS-D(E) | 40,0 | 14,55 | 6,75 | 40,0 | 45,0 | 4,42 |
| 16 HP | TMV-VED+450W/AS-D(E) | 45,0 | 18,00 | 6,25 | 45,0 | 50,0 | 4,39 |
| 18 HP | TMV-VED+504W/AS-D(E) | 50,4 | 19,53 | 6,61 | 50,4 | 56,0 | 4,40 |
| 20 HP | TMV-VED+560W/AS-D(E) | 56,0 | 24,24 | 6,41 | 56,0 | 61,0 | 4,35 |
| 22 HP | TMV-VED+615W/AS-D(E) | 61,5 | 30,00 | 6,20 | 61,5 | 68,0 | 4,30 |
| 24 HP | TMV-VED+680W/AS-D(E) | 68,0 | 31,48 | 6,50 | 68,0 | 75,0 | 4,50 |
| 26 HP | TMV-VED+730W/AS-D(E) | 73,0 | 39,46 | 5,50 | 73,0 | 80,0 | 4,16 |
| 28 HP | TMV-VED+785W/AS-D(E) | 78,5 | 34,45 | 6,26 | 78,5 | 86,0 | 4,28 |
| 30 HP | TMV-VED+850W/AS-D(E) | 85,0 | 39,95 | 6,16 | 85,0 | 93,0 | 4,20 |
| 32 HP | TMV-VED+900W/AS-D(E) | 90,0 | 45,00 | 5,97 | 90,0 | 100,0 | 4,20 |
Besleme 380–415 V, 3N, 50 Hz. Soğutma: iç 27 °C KT / 19 °C YT, dış 35 °C KT; ısıtma: iç 20 °C KT, dış 7 °C KT / 6 °C YT koşullarında. Kaynak: TCL TMV6+ Super Serisi Akıllı VRF kataloğu.
MINI VRF
TCL Mini VRF: 8 – 28 kW
Villa, dubleks, küçük ofis, mağaza ve klinikler için tam DC inverter ikiz rotary kompresörlü TCL Mini VRF. 8–16 kW modeller tek fazlı (220–240 V), 18–28 kW modeller üç fazlı beslemeyle çalışır. Soğutmada -15 °C ~ 55 °C, ısıtmada -20 °C ~ 24 °C dış sıcaklık aralığında çalışır; RoHS uyumludur.
| Model | Besleme | Soğutma (kW) | SEER | Isıtma (kW) | SCOP |
|---|---|---|---|---|---|
| TMV-Vd80W/N1-D(EU) | 1 faz | 8,0 | 5,4 | 8,0 | 3,8 |
| TMV-Vd100W/N1-D(EU) | 1 faz | 9,0 | 5,4 | 9,0 | 3,8 |
| TMV-Vd120W/N1-D(EU) | 1 faz | 12,1 | 7,0 | 12,1 | 4,3 |
| TMV-Vd140W/N1-D(EU) | 1 faz | 14,0 | 6,9 | 14,0 | 4,2 |
| TMV-Vd160W/N1-D(EU) | 1 faz | 15,5 | 6,8 | 16,0 | 4,2 |
| TMV-Vd180W/N1-D(EU) | 3 faz | 18,0 | 7,0 | 18,0 | 4,4 |
| TMV-Vd224W/N1-D(EU) | 3 faz | 22,4 | 6,8 | 22,4 | 4,2 |
| TMV-Vd252W/N1-D(EU) | 3 faz | 25,2 | 6,6 | 25,2 | 4,3 |
| TMV-Vd280W/N1-D(EU) | 3 faz | 28,0 | 6,4 | 28,0 | 4,3 |
İÇ ÜNİTE GAMI
Her mahale uygun TCL VRF iç ünitesi
100'den fazla iç ünite modeli; dış ünitelerle serbestçe eşleştirilir. Kaset, kanallı, duvar, yer/tavan ve taze havalı tipler aynı sistemde birlikte kullanılabilir.

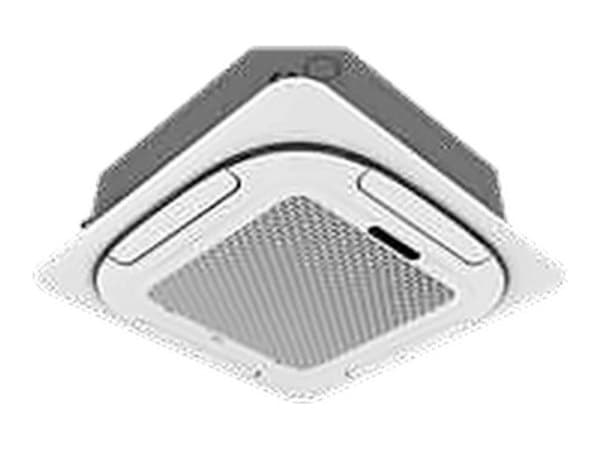

Kompakt Kaset Tipi
Ultra düşük ses, 7 kademeli fan hızı
Uygun yerler: Ofis, restoran, mağaza, lobi

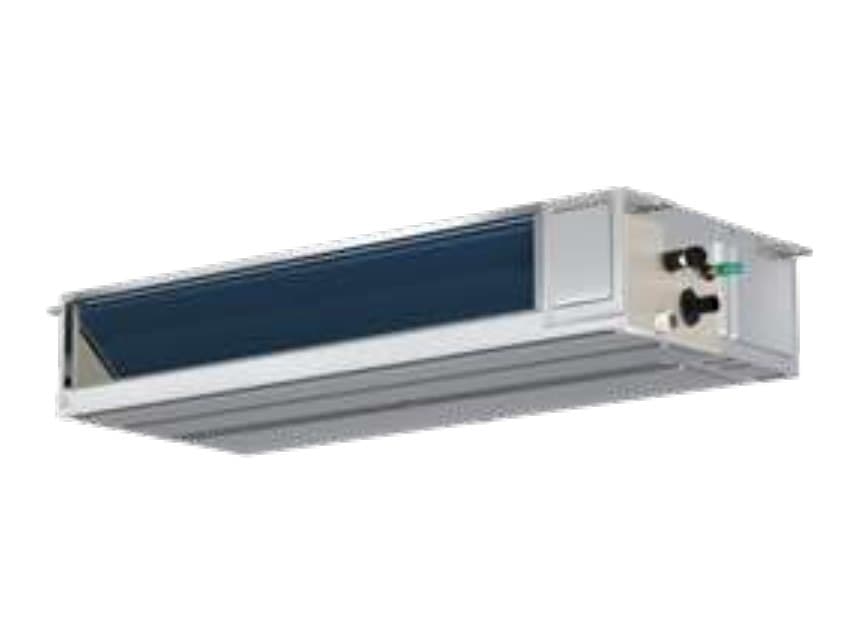

İnce Kanallı Tip
Gizli tavan montajı, sabit hava debisi
Uygun yerler: Ofis, otel odası, toplantı salonu, konut

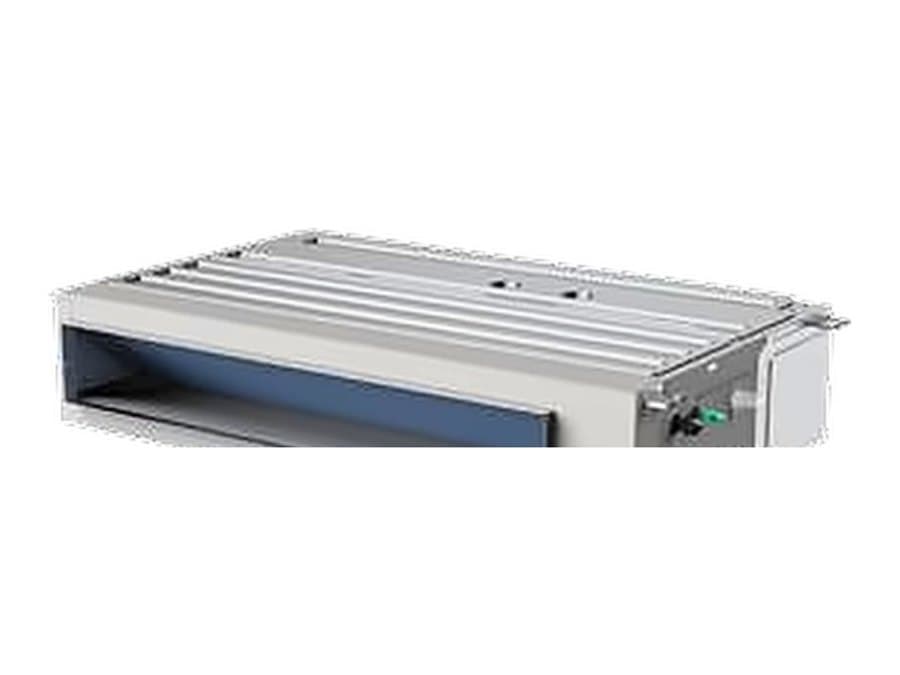

Orta / Yüksek Statik Basınçlı Kanallı
245 mm ince gövde, sabit hava debisi
Uygun yerler: Ofis, konferans salonu, restoran, salon

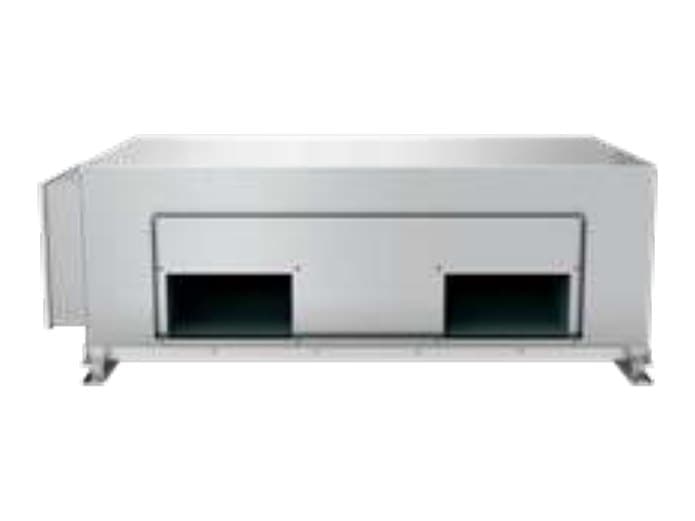

Ultra Yüksek Statik Basınçlı Kanallı
Uzun kanal hatları ve büyük hacimler için
Uygun yerler: Atölye, otel, AVM, balo salonu, geniş alanlar

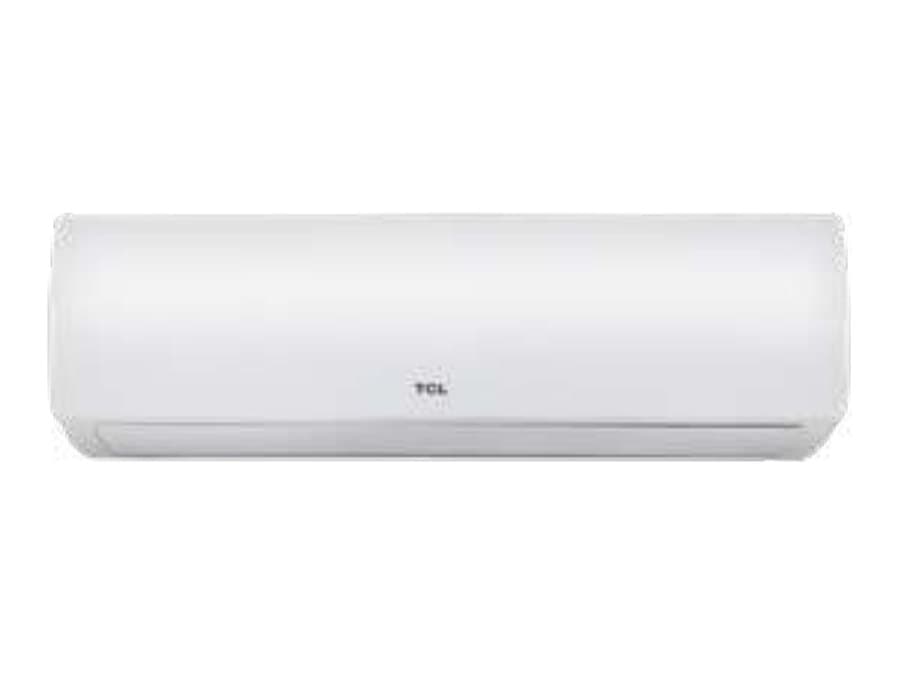

Duvar Tipi
Dahili elektronik genleşme vanası, sessiz çalışma
Uygun yerler: Oturma odası, çalışma odası, görüşme odası

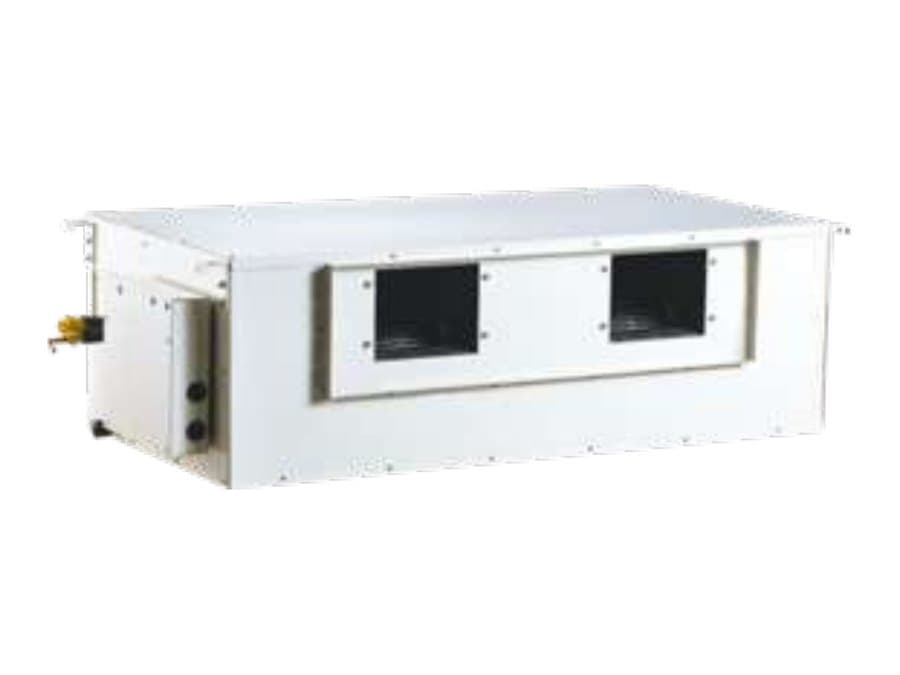

Taze Havalı Tip
Dış havayı şartlandırarak içeri verir
Uygun yerler: Sinema, otel, lobi, salonlar

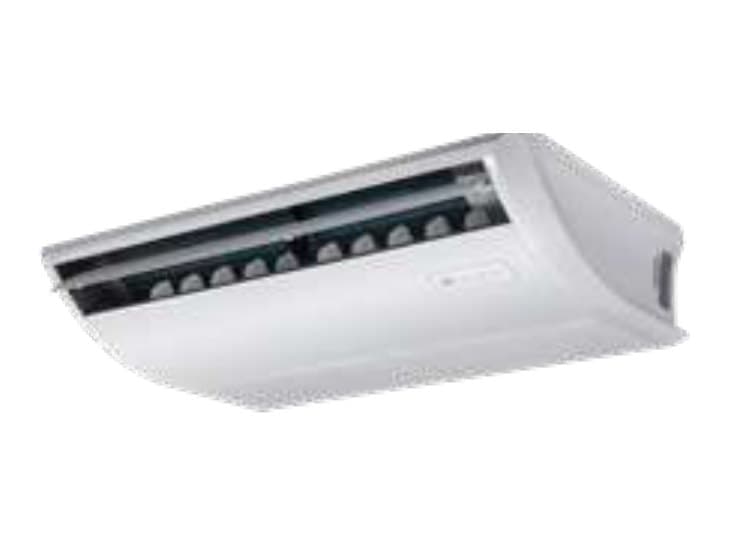

Yer / Tavan Tipi
Ultra ince gövde; yere veya tavana montaj
Uygun yerler: Oturma odası, çalışma odası, görüşme odası

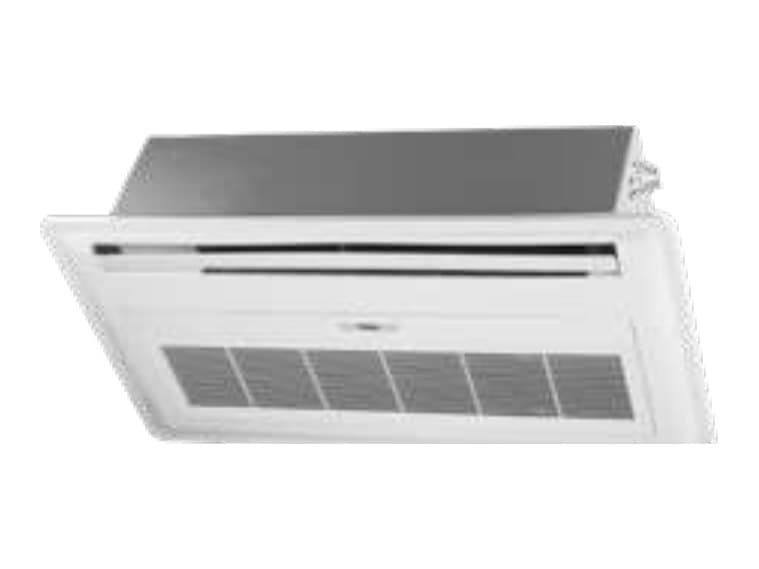

Tek Yönlü Kaset Tipi
İnce gövde, yüksek basınçlı drenaj pompası
Uygun yerler: Oturma odası, yemek odası, ofis, lobi

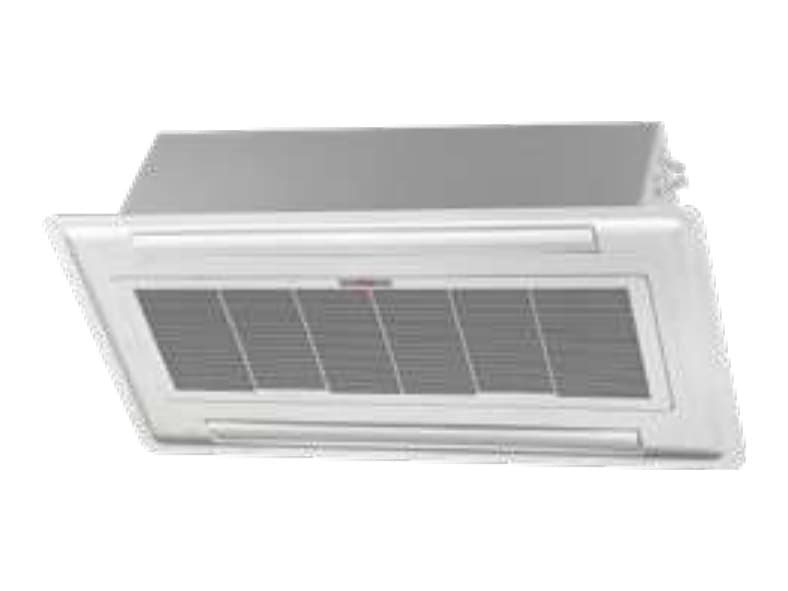

İki Yönlü Kaset Tipi
İki yöne üfleme, drenaj pompası standart
Uygun yerler: Çalışma odası, yemek odası, küçük toplantı odası
AKILLI KONTROL
Odadan binaya, telefondan merkezi kontrole
Kablosuz ve kablolu kumandalar
Mod, sıcaklık, fan hızı, uyku ve zamanlayıcı; kablolu kumandada LCD ekranla durum izleme.
Merkezi dokunmatik kumanda
7 inç modelde 16 sistem ve 1.280 iç ünite; 10,1 inç modelde zamanlama ve arıza geçmişi.
WiFi ve Tsmart uygulaması
WiFi modülüyle tek ünite, grup veya tüm sistemi telefondan yönetme.
AHU bağlantı kiti
TCL VRF dış ünitesini üçüncü parti klima santrallerine bağlama çözümü.
TCL VRF Kataloğu 2026
76 sayfa · Türkçe · PDF
SIK SORULAN SORULAR
TCL VRF hakkında merak edilenler
TCL VRF nedir?
TCL VRF, tek bir dış ünite grubuna çok sayıda iç ünitenin bağlandığı, soğutucu akışkan debisini her odanın ihtiyacına göre ayarlayan merkezi klima sistemidir. TCL TMV6+ Super Serisi tam DC inverter kompresör ve fan motorlarıyla çalışır; her mahal bağımsız olarak ısıtılıp soğutulur.
Bir TCL VRF sistemine kaç iç ünite bağlanabilir?
TMV6+ Super Serisinde 8–32 HP arası 13 dış ünite modülü bulunur; tek ünite en fazla 32 HP'dir, üniteler birleştirilerek (kombinasyon) 128 HP'ye kadar çıkılır ve tek sisteme 80 adede kadar iç ünite bağlanabilir. 9 kategoride 100'den fazla iç ünite modeli arasından seçim yapılır.
TCL VRF hangi dış hava sıcaklıklarında çalışır?
Kataloğa göre soğutmada -15 °C ile 56 °C, ısıtmada -30 °C ile 28 °C dış hava sıcaklığı aralığında çalışır. Mini VRF serisinde soğutma -15 °C ~ 55 °C, ısıtma -20 °C ~ 24 °C aralığındadır.
TCL VRF'de boru uzunluğu sınırları nedir?
Toplam boru uzunluğu 1.100 m'ye kadar çıkar. En uzak iç üniteye gerçek boru uzunluğu 220 m (eşdeğer 240 m), dış ünite üstteyken seviye farkı 100 m, alttayken 110 m, iç üniteler arası seviye farkı 40 m'dir.
TCL Mini VRF ne zaman tercih edilir?
8–28 kW kapasiteli TCL Mini VRF; villa, dubleks, küçük ofis, mağaza ve klinik gibi orta ölçekli projeler için uygundur. 8–16 kW modeller tek fazlı (220–240 V), 18–28 kW modeller üç fazlı beslemeyle çalışır.
TCL VRF uzaktan kontrol edilebilir mi?
Evet. WiFi modülü ve Tsmart mobil uygulamasıyla sistem telefondan yönetilir; ayrıca 7 ve 10,1 inç merkezi dokunmatik kumandalarla bina genelinde merkezi kontrol yapılır.
TCL VRF fiyatı nasıl belirlenir?
Fiyat; binanın ısı kazancı/kaybı hesabıyla belirlenen dış ünite kapasitesine (HP), iç ünite tipleri ve adedine, boru hattı uzunluğuna ve kontrol sistemine göre değişir. Keşif ve kapasite hesabından sonra projeye özel teklif hazırlıyoruz.
İlgili yazılar: TCL VRF Nedir? · VRF mi, Split Klima mı? · VRF Klima Maliyetini Neler Belirler? · VRF İklimlendirme Rehberi
TCL VRF PROJELENDİRME VE MONTAJ
Keşiften devreye almaya tek elden
- • Mahal bazlı ısı kazancı / kaybı hesabı ve dış ünite kombinasyon seçimi
- • Boru çapı, joint ve kablo projelendirmesi
- • İzolasyonlu bakır borulama, azot basınç testi ve vakum
- • Devreye alma, kumanda kurulumu ve periyodik bakım
Kapasiteyi kabaca görmek için kapasite hesaplama aracımızı kullanabilirsiniz.
Projeniz için TCL VRF teklifi alın.
Bina tipini, iklimlendirilecek alanları ve mimari projenizi paylaşın; doğru TCL VRF kombinasyonunu ve fiyat teklifini hazırlayalım.
