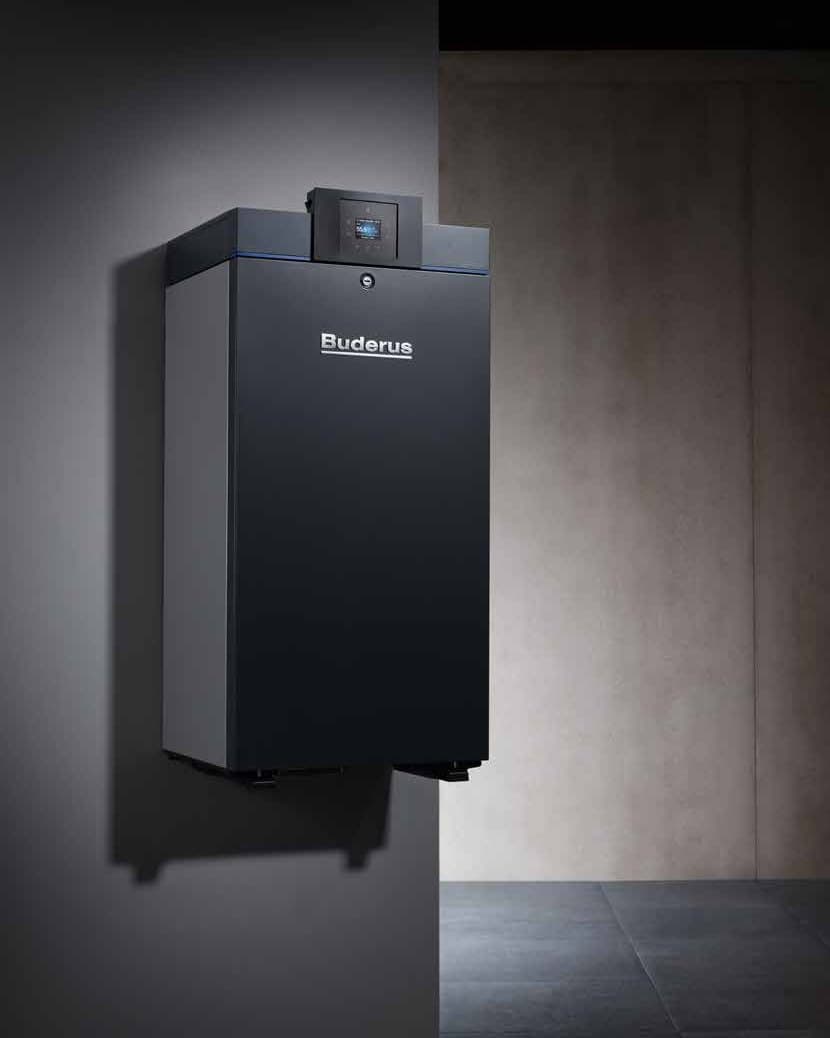

Buderus Logamax plus GB272
Kompakt ısı merkezi: 49–150 kW, kaskad ile 2.400 kW.
Konutlar, kamu ve ticari binalar için duvar tipi gaz yoğuşmalı kazan. Duvara ya da yer montaj kiti ile doğrudan zemine kurulabilir; dar veya alçak tavanlı kazan dairelerinde bile 2 m²'den az alanda 900 kW kurulu güç sağlar. Isı kaybı hesabından kaskad tasarımına, montajdan devreye almaya kadar projenizi tek elden yürütüyoruz.
49 – 150 kW
5 farklı kapasite: 49, 69, 100, 125 ve 150 kW
2.400 kW
16 kazana kadar kaskad, tek kumanda üzerinden
%110+
Norm kullanma verimi (alt ısıl değere göre)
1:6
Modülasyon oranı; ihtiyaca göre anlık kapasite
85 °C
Tam kapasitede maksimum gidiş suyu sıcaklığı
NOx sınıf 6
25 mg/kWh'e kadar düşük emisyon
TEKNOLOJİ
Her şeyin temelinde verimlilik

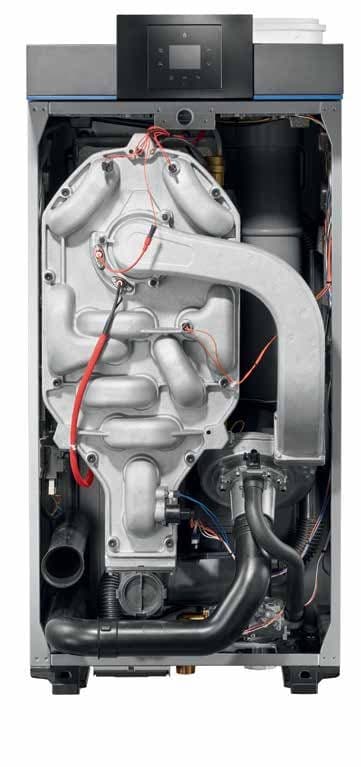

Buderus'un 40 yılı aşkın duvar tipi kazan deneyimiyle geliştirilen GB272; yüksek verim, düşük emisyon ve kolay servis için tasarlandı. Kazan; sıcaklık, basınç ve baca gazı sensörleri takılı ve kablolanmış olarak fabrikadan çıkar. Ön kapak tek hareketle açılır, tüm bileşenlere servis için erişilir.
Üstten erişim
Tüm elektrik bağlantılarına kazanın üst kısmından ulaşılır.
Logamatic BC30 kumanda
Renkli ekran ve aydınlatmalı dokunmatik tuşlarla tüm bilgiler bir bakışta.
ALU plus eşanjör
Uzun ömürlü, yüzey kaplamalı alüminyum-magnezyum-silisyum (AlMgSi) ısı eşanjörü.
Gaz ön karışımlı brülör
Doğal gaz ve propan ile kullanıma uygun.
Verimli fan
Sessiz ve konforlu çalışma; bekleme konumunda yalnızca 2 W tüketim.
Kaskad baca klapesi
125 ve 150 kW modellerde baca gazı klapesi entegre gelir.
KASKAD
Büyük binalar için kaskad sistemler
16 kazana kadar kaskad bağlantıyla toplam 2.400 kW. Kazanlar yan yana bitişik dizilebilir; ihtiyaca göre devreye girip çıkarak her yükte verimli çalışır. Güneş enerjisi veya ısı pompası gibi yenilenebilir kaynaklarla birlikte daha da verimli çalışır.
KONTROL
Akıllı kontrol, bina otomasyonuna uyum
- • Ek kumanda paneline gerek kalmadan bir ısıtma ve bir boyler devresi kontrolü
- • Logamatic EMS plus / RC310 ile 4 ısıtma + 2 boyler devresine kadar kumanda
- • Logamatic 5000 / 5313: 7 inç dokunmatik ekran, entegre Modbus TCP/IP ve Ethernet
- • 0–10 V BMS sinyali, toplu arıza bilgisi ve internet üzerinden uzaktan erişim
TEKNİK VERİLER
Model karşılaştırması
| Logamax plus GB272 | Birim | 49 kW | 69 kW | 100 kW | 125 kW | 150 kW |
|---|---|---|---|---|---|---|
| Kapasite ve verim | ||||||
| Kazan kapasitesi, tam yük (80/60 °C) | kW | 46,5 | 62,6 | 94,5 | 118,1 | 141,7 |
| Kazan kapasitesi, tam yük (50/30 °C) | kW | 49,9 | 69,5 | 99,5 | 124,5 | 146 |
| Kazan kapasitesi, min. yük (50/30 °C) | kW | 14,3 | 14,3 | 19 | 26,2 | 26,2 |
| Standart verim Hs/Hi (40/30 °C) | % | 98,7 / 109,7 | 99,4 / 110,4 | 99,3 / 110,3 | 99,4 / 110,4 | 99,6 / 110,6 |
| Standart verim Hs/Hi (75/60 °C) | % | 95,4 / 106,0 | 96,2 / 106,9 | 96,1 / 106,8 | 96,5 / 107,2 | 96,6 / 107,3 |
| Maks. gidiş suyu sıcaklığı | °C | 85 | 85 | 85 | 85 | 85 |
| Maks. çalışma basıncı | bar | 6 | 6 | 6 | 6 | 6 |
| Emisyon ve ses | ||||||
| NOx emisyonu, tam yük (EN 15502) | mg/kWh | 25 | 34 | 38 | 40 | 45 |
| NOx sınıfı | – | 6 | 6 | 6 | 6 | 6 |
| Ses gücü seviyesi, %100 kapasite | dB(A) | 55 | 61 | 60,7 | 59,5 | 64,3 |
| Maks. yoğuşma suyu miktarı | l/h | 6 | 7,6 | 11 | 13,5 | 16 |
| Bağlantılar ve diğer | ||||||
| Isıtma gidiş / dönüş bağlantısı | inç | G1½ | G1½ | G1½ | G1½ | G1½ |
| Gaz bağlantısı | inç | R1 | R1 | R1 | R1 | R1 |
| Baca bağlantı çapı | – | DN110/160 | DN110/160 | DN110/160 | DN110/160 | DN110/160 |
| Ağırlık | kg | 74 | 74 | 74 | 96 | 96 |
| Su hacmi | l | 5 | 5 | 5 | 10,9 | 10,9 |
| Elektrik tüketimi (pompa hariç) | W | 31 | 64 | 133 | 152 | 243 |
| Elektrik beslemesi | V / Hz | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 |
Kaynak: Buderus Logamax plus GB272 ürün kataloğu. Tüm teknik veriler ve tesisat şemaları için kataloğu indirin.
KULLANIM ALANLARI
Konuttan ticari binaya merkezi ısıtma
Kazan seçimini binanın ısı kaybı hesabına göre yapıyoruz. Isı kaybınızı kabaca görmek için kapasite hesaplama aracımızı kullanabilirsiniz.
Binanız için doğru kapasiteyi birlikte belirleyelim.
Bina tipini, ısıtılacak alanı, mevcut sistemi ve sıcak su ihtiyacınızı paylaşın; tek kazan ya da kaskad çözümü ve fiyat teklifini hazırlayalım.
